Al preparar el cable para ensamblarlo, es posible que se produzcan algunos daños en el aislamiento del cable. Normalmente seguimos IPC-A-620 para juzgar las partes buenas o no buenas.
3.4 Aislamiento dañado
Objetivo - Clase 1,2,3
• El aislamiento se ha recortado cuidadosamente y no presenta signos de pellizco, tirón, deshilachado, decoloración, carbonización o quemado.
Aceptable - Clase 1,2,3
• Ligera impresión uniforme en el aislamiento por el agarre de decapantes mecánicos.
• El espesor del aislamiento no se reduce en más del 20%.
• Las piezas de aislamiento desiguales o irregulares son menos del 50% del diámetro exterior del aislamiento o 1,0 mm [0,039 pulgadas], lo que sea menor.
• El aislamiento está decolorado debido a la operación de decapado térmico.
Defecto - Clase 1,2,3
• Cualquier corte o rotura en el aislamiento (no se muestra).
• El espesor del aislamiento se reduce en más de un 20% (Figuras 3-11, 3-12).

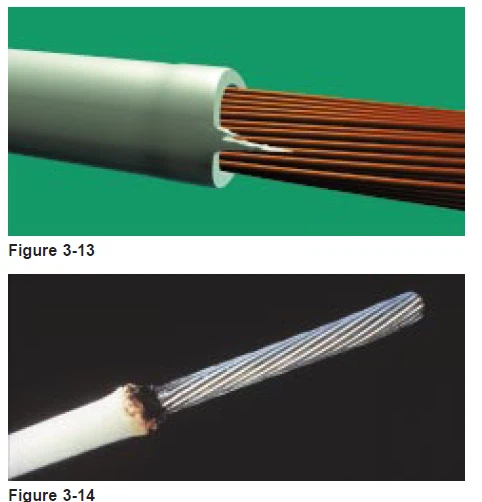

• Las piezas de aislamiento desiguales o irregulares son mayores que el 50% del diámetro exterior del aislamiento o 1,0 mm [0,039 pulgadas], lo que sea mayor (Figura 3-13).
• El aislamiento está carbonizado (Figura 3-14).
• El aislamiento se funde en los hilos del cable (no se muestra).
