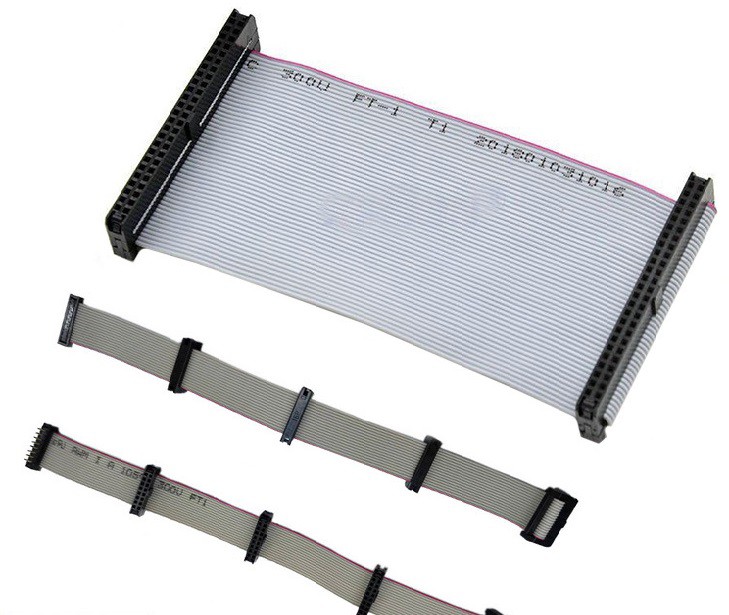

Cable IDC

Resumen del cable IDC

Cable plano UL2651, conector IDC en ambos extremos. El cable IDC puede ser Molex, 3M o cualquier otra marca que especifique el cliente, también propuesto por nosotros con un costo menor. El conector IDC puede ser con o sin alivio de tensión.





Detalles del cable IDC

Nombre del producto: Cable gris terminado de 2,54 IDC-12P
Espaciado del cable gris: 1,27 mm
Especificación del cable gris: 2651 28AWG
Material de la estructura del alambre de cobre: ​​primero revestido y luego torcido [también: alambre de aluminio y magnesio revestido de cobre y acero revestido de cobre primero retorcido y luego revestido de cobre]
Conductor de cable con núcleo de cobre: ​​7/0,12 mm (7 es un cable de cobre de 7- hilos)
Color de la cubierta exterior: borde rojo gris [¡también disponible en negro, amarillo y rojo, para personalizar!]
Método de embalaje: 10 tiras por paquete, 10 paquetes por bolsa
Diámetro del conductor: {{0}}.12 ± 0,005 mm
Tasa de alargamiento del conductor 18 ℅ ↑
Área de la sección transversal del conductor: 0,36 mm2
Distancia de torsión del conductor 10,7 mm ↓
El espesor mínimo del aislante es de {{0}}.10mm, con un promedio de 0.23mm.
Espesor del diámetro del alambre: {{0}},9 ± 0,05 mm
Alargamiento del aislamiento 100.00%
Resistencia a la tracción del aislante 1.066Kg/m² ↑
Prueba de chispa 3.0KV/0.15SPC ↑
Tensión soportada 2KV 10mA/
Resistencia del conductor Menor o igual a 237 ohmios/RM ↓
Resistencia de aislamiento Mayor o igual a 100 m ohmios/RM ↑
Condensador 40PF/M
Impedancia de 100 ohmios
Retardo de tiempo 4
Temperatura de trabajo: -40 grado C ~ +105 grado C
Cubierta exterior aislante: PVC 45P (RoHS) 8058 gris respetuoso con el medio ambiente
Requisitos de prueba:
Buena apariencia, las piezas de plástico no deben tener defectos de moldeo por inyección, etc.
Las piezas metálicas no deberán presentar defectos como rayones, deformaciones, etc.
El rendimiento de encendido y apagado cumple con los requisitos especificados.

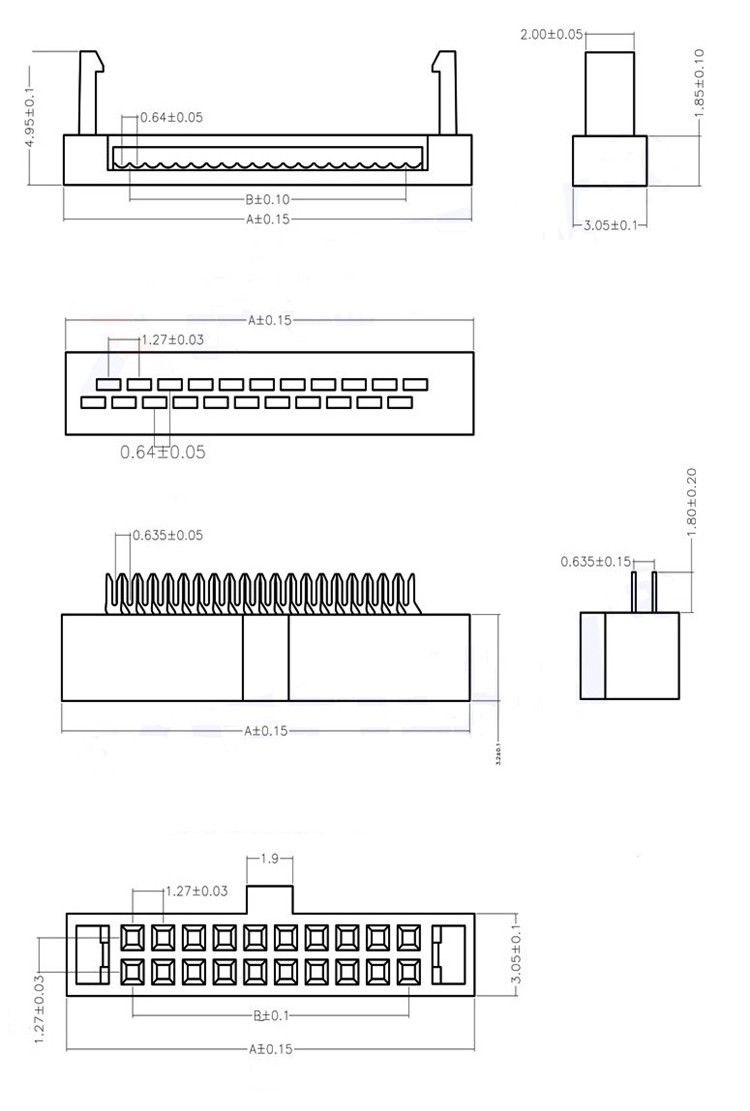

Especificación

Cantidad de pines	Tenue A	Dimensión B	Cantidad de pines	Tenue A	Dimensión B
10	10.54	5.08	40	29.59	24.13
12	11.81	6.35	44	32.13	26.67
14	13.08	7.62	50	35.94	30.48
16	14.35	8.89	60	42.29	36.83
20	16.89	11.43	68	47.37	41.91
26	20.7	15.24	80	54.99	49.53
30	23.27	17.78	100	67.69	62.23
34	25.78	20.32

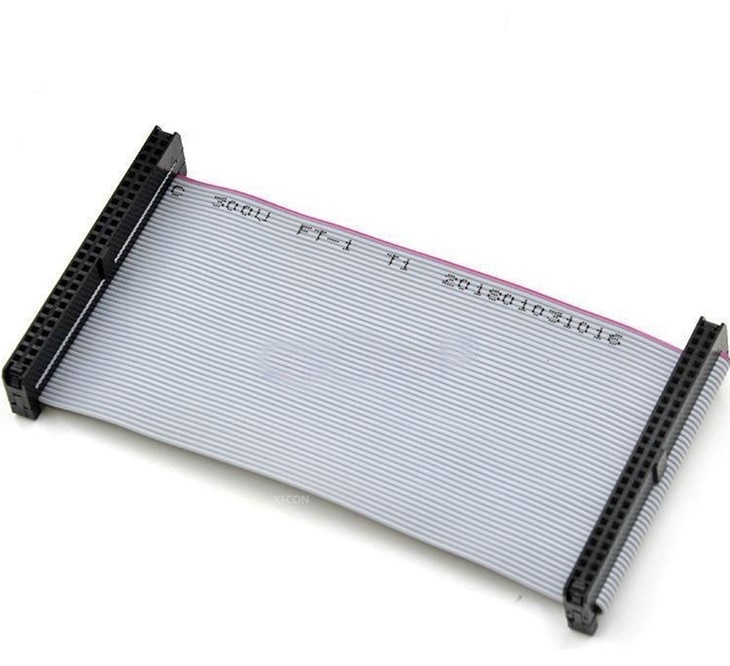

Imagen de muestra





Imagen de muestra del arnés

Arnés de cables de 2,54 mm

Tipo de cable	UL2651
Rango de paso de cables	1,27 mm
Paso del conector	2,54 mm
Gama de conductores	24-30 AWG
Pines del conector	6~40P,6~50P, 6~64P
Color del cable	Gris con borde rojo o Gris con borde azul o Negro con borde blanco
Color del conector	negro, gris y rojo
Longitud del cable	Personalizado
Aplicaciones	Transferencia de datos de computadora/computadora de escritorio, transferencia de energía, electrónica, transferencia de datos de comunicación
Certificado	Cable de conexión, UL, VDE, CSA
Material de la carcasa	PBT
Terminales	bronce y bronce fosforoso
Patinaje	Chapado en oro/niquelado
Corriente nominal	1 amperio
voltaje máximo	CA 500 V/1 minuto
Resistencia de aislamiento	1000mΩ
Resistencia de contacto	15mΩ
Temperatura de funcionamiento	-40 grado C ~ + 105 grado C



Características:

1. Conexiones confiables:La tecnología IDC garantiza una conexión segura de cada cable al zócalo, eliminando la necesidad de soldar o engarzar y reduciendo las tasas de fallas.
2. Alta personalización:El arnés de cables IDC se puede personalizar para cumplir con los requisitos específicos del cliente, incluida la longitud, la cantidad de puertos, los tipos de cables, etc., para adaptarse a diversas aplicaciones.
3. Materiales de alta calidad:Utilizamos materiales duraderos para fabricar el mazo de cables, garantizando un rendimiento estable a largo plazo en diversas condiciones ambientales.



1. Amplia gama de aplicaciones:Aplicaciones en computadoras, equipos de comunicación, electrodomésticos, electrónica automotriz y varias otras industrias, abordando una amplia gama de necesidades de conectividad.

2.

Especificaciones 2.54.

Imagen 2.54



Aplicaciones:

• Fabricación de dispositivos electrónicos
• Sistemas de comunicación
• Equipos de centro de datos
• Industria informática
•



El cable IDC es una solución de montaje de cables eficiente y confiable, adecuada para diversas necesidades de fabricación de dispositivos electrónicos. Sus capacidades de personalización y facilidad de instalación lo convierten en la opción preferida de muchas industrias, lo que ayuda a reducir costos, mejorar la eficiencia de la producción y garantizar un rendimiento de conectividad excepcional.
