¿Cuál es la especificación de terminación de cable discreto-Overhang (excede) en IPC - A-620?
(Nota: estos criterios no son aplicables para pasar - a través de conectores IDC.)
Para el ensamblaje del conector de tipo IDC con cable, terminación de cable discreto: especificación de voladizo, seguimos IPC - A-620, el detalle de especificación como se muestra a continuación.
Objetivo - Clase 1,2,3

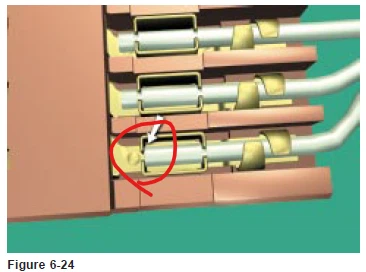

• El voladizo (L) del cable se extiende al borde lejano de los conectores IDC.
Aceptable - Clase 1
• El extremo del cable está al ras con el contacto eléctrico (segundo).
Aceptable - Clase 2,3
• El voladizo de L del cable es igual o superior al 50% de diámetro general del cable.
Defecto - Clase 1,2,3
• El cable no pasa a través de ambos contactos IDC.
• Los conductores expuestos violan la eliminación eléctrica de diseño mínimo.
