Para el enrollamiento terminal, no solo inspeccionamos el enrollamiento del conductor, sino que también debemos inspeccionar el área de engaño de aislamiento, porque el área de engaño de un buen aislamiento proporciona una buena resistencia a la flexión para las terminales, sino que reduce el conductor/terminal roto o cae el riesgo .
A continuación se muestra los criterios IPC-A -620 para la inspección de calidad de engaño de aislamiento .

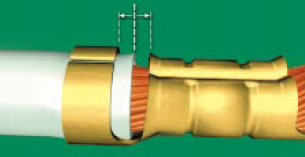

Objetivo - Clase 1,2,3
• Línea de transición de aislamiento y conductor centrado dentro del
Ventana de inspección .
Aceptable - Clase 1
Indicador de proceso - Clase 2,3

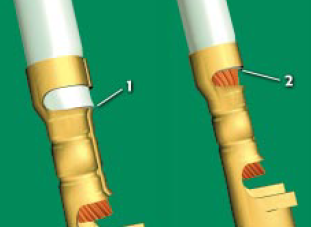

• El aislamiento está al ras, pero no ingresa al área de engarzamiento del cable
(1).
• El aislamiento está al ras con el borde de la ventana de inspección del
pestañas de engarzamiento de aislamiento y no ingresa a la ventana de inspección
área (2) .
Aceptable - Clase 2,3
• Tanto el aislamiento como el conductor son visibles dentro de la inspección
Ventana .
Defecto - Clase 1,2,3

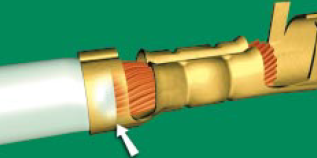

• El aislamiento se extiende en el área de engarzado del conductor (figura 5-19,
Puntos de flecha al final del aislamiento dentro del área de engarzado) .
• La línea de transición de aislamiento y conductor está dentro del aislamiento
Área de crimpante (figura 5-20, puntos de flecha al final del aislamiento
dentro del área de crimp) .
