SMA al cable de SMA

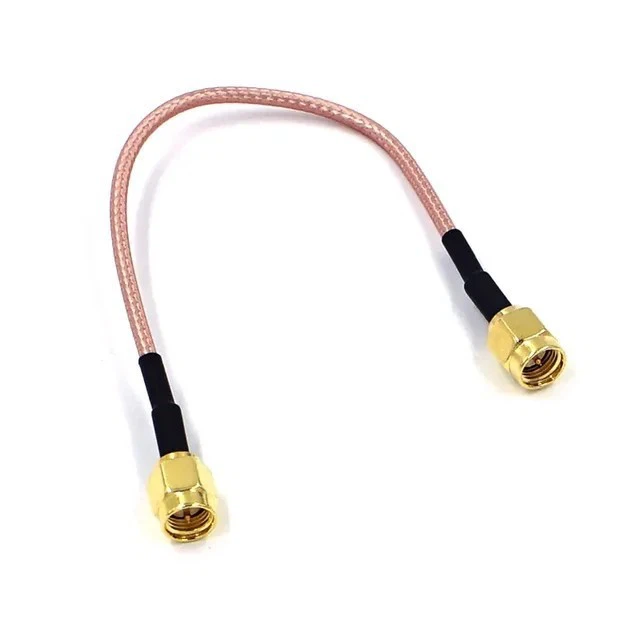

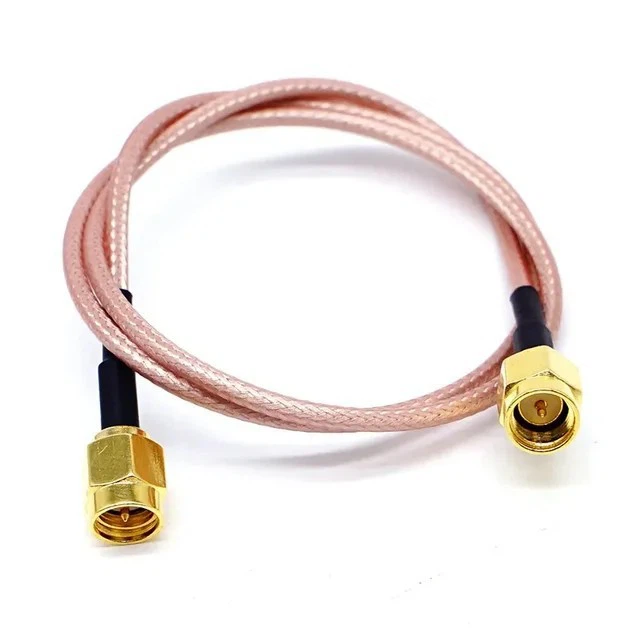

Descripción del cable de SMA

Este cable SMA a SMA está conectado con el conector SMA en ambos extremos, ampliamente utilizado en las industrias de RF y microondas, principalmente para transmitir señales de RF, con un rango de frecuencia de transmisión de hasta 18 GHz o más.

Los conectores SMA son adecuados para aplicaciones de microondas en el rango de frecuencia de hasta 26.5 GHz. El alcance de la aplicación incluye telecomunicaciones, redes, comunicación inalámbrica, así como instrumentos de detección y medición. Tiene las características de ancho de banda amplio, excelente rendimiento, alta fiabilidad y larga vida útil.

Característica de cable de SMA

Categoría de productos: cable coaxial

Tipo de cable: RG147/RG178/RG316

Estilo de terminación: soldadura

Género del conector: hombre a hombre

Material de contacto: aleación de cobre con revestimiento de oro

Calificación de inflamabilidad: UL 94 V -0

Rango de temperatura: -65 a +165 Grado C

Vibration: Vibration MIL-STD -202, Método 213

Rango de frecuencia: DC ~ 26.6GHz (cable semi rígido 0 ~ 26.5GHz)

Voltaje de trabajo: 335V Max (RMS)

Voltaje de soporte: 1000V RMS (mínimo en el nivel del mar)

Resistencia de contacto: resistencia de contacto

Entre los conductores internos: contacto central menos o igual a 3 m Ω

Entre conductores exteriores: contacto externo menos o igual a 2 m Ω

Resistencia a aislamiento: resistencia a aislamiento mayor o igual a 5000 m Ω

Pérdida de inserción: pérdida de inserción menor o igual a 0. 15 dB/6GHz

Relación de onda estacionaria de voltaje: VSWR Recto: cable flexible recto menos que o igual a 1. 10+0. 002f cable semirrígido menor o igual a 1. 05+0. 001f

Cable flexible de ángulo recto doblado menos que o igual a 1. 20+0. 003f cable semi-rígido menos o igual a 1. 10+0. 001f

Durabilidad: durabilidad (apareamiento) mayor o igual a 500 ciclos

Material y revestimiento

Concha de latón latón chapado con oro dura chapado en chapado

Pon, del latón, de latón, latón, chapado en oro con chapado en oro duro

Zócalo enchufe berilio bronce chapado con placa de oro dura

Contacto elástico: bronce berilio chapado con placa de oro dura

Solicitud:

El cable SMA a SMA se usa ampliamente en varias aplicaciones que requieren transmisión de señal de alta frecuencia, principalmente incluyendo los siguientes aspectos:

Comunicación inalámbrica: en campos como la comunicación móvil y la comunicación por satélite, los cables coaxiales SMA se utilizan para conectar componentes como antenas, filtros y amplificadores para garantizar la transmisión de señal estable

Pruebas y medición: en equipos de prueba como analizadores de red y analizadores de espectro, las líneas coaxiales de SMA se utilizan para conectar el equipo probado y los instrumentos de prueba, proporcionando resultados precisos de las pruebas

Sistema de microondas: en sistemas de microondas como los sistemas de posicionamiento de radar y radio, las líneas coaxiales de SMA se utilizan para transmitir señales de alta frecuencia para garantizar un funcionamiento estable del sistema

Servicio de fabricación de cables personalizado:

Proporcionamos el servicio de fabricante de arneses de cables personalizados para usar cualquier conector o proponer conectores adecuados para que el cliente cumpla con su aplicación.

Embalaje

1, Carton de exportación estándar.

2, el embalaje personalizado también es bienvenido.



Entrega

1, 5 días hábiles para la muestra.

2, 7 días hábiles para productos de producción en masa.

3, Express, Air, Marine y Forwards especificados por el cliente están disponibles.
