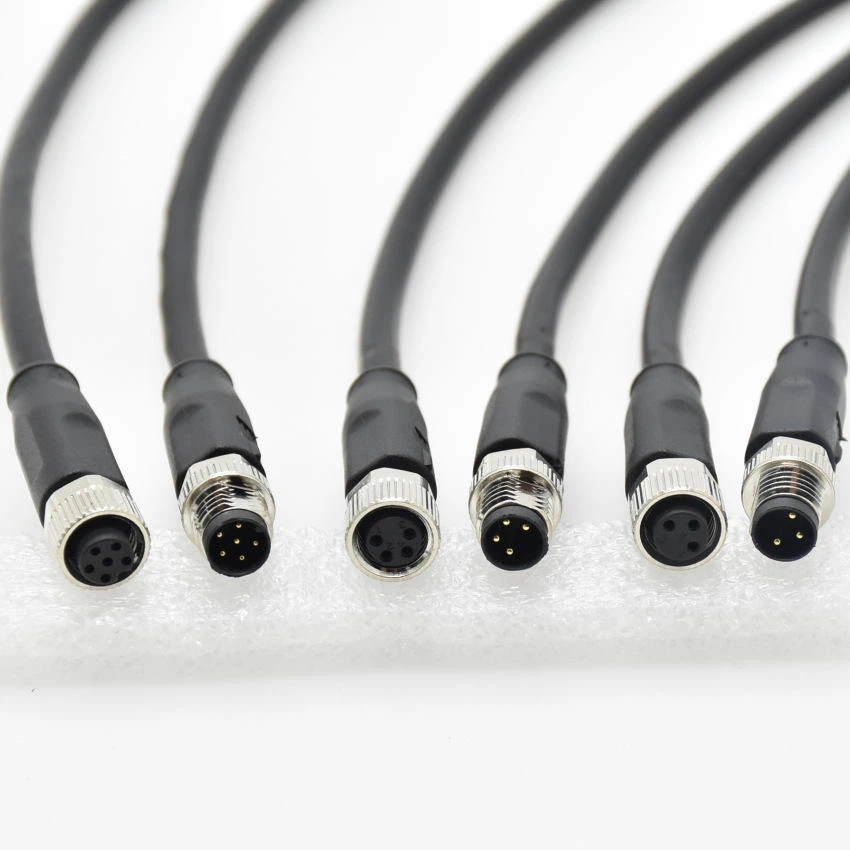

Conector de pines M5 3

Especificaciones del producto

Número de pines/zócalos: 03 pines

Longitud de cableado: Longitudes personalizadas disponibles

Género del enchufe: Masculino

Cubierta del cable: PVC, PUR, libre de halógenos, materiales personalizados disponibles

Corriente nominal: 1 A.

Calibre del cable (área de sección transversal): 26 AWG / 0.14 mm²

Tensión nominal: 60 V

Aislamiento del núcleo: PVC

Estilo de codificación: codificación tipo A

Estructura de blindaje: sin blindaje

Ángulo Recto/Recto: Recto

Color de la cubierta del cable: Negro

Tipo de conexión de terminal: soldado

Temperatura de funcionamiento: -20 grados a +80 grados

Material del terminal de clavija: Latón, macizo mecanizado

Clasificación de retardo de llama del cable: VW-1

Revestimiento PIN: chapado en oro de 1 μm

Características del cable: resistente a los rayos UV, resistente a la hidrólisis

Material del cuerpo del conector: TPU

Método de sellado: junta tórica

Recubrimiento exterior del molde: TPU

Tornillos/tuercas de bloqueo: cobre niquelado

Resistencia de contacto: menor o igual a 10 mΩ

Tamaño del recorte del panel: M5 x 0.5

Resistencia de aislamiento: Mayor o igual a 100 MΩ

Clasificación de protección: IP67

Grado de contaminación: Nivel II

Clasificación de retardo de llama del conector: UL94 HB

Profundidad de impermeabilidad: IP67 durante 30 minutos a 1 metro de profundidad

Vida de inserción/retirada: 100 ciclos

Diámetro del cable compatible con conector trasero: PG7 (3 - 5 mm)

Garantía de calidad: 2-año de garantía

Cumplimiento ambiental: Cumple con RoHS

Estándares de la industria: IEC 61076-2-105

Certificaciones de productos: Certificación CE/EMC, Certificación CE/LVD, Certificación IP67

Descripción del Producto

El conector de clavija M5 3 está diseñado específicamente para sensores en miniatura y sus espacios operativos confinados. Los conectores de la serie M5 de CABLEFORCE ofrecen principalmente cables moldeados de PVC o PUR, cables electrónicos soldados para montaje en panel y tipos de pines para PCB.

Tipos disponibles:Estilo de cable moldeado, montado en panel

Cableado personalizable o longitudes de cables premoldeados:Disponible según los requisitos del cliente.

Carcasa exterior moldeada por inyección de TPU:Grado de protección IP67

Configuraciones disponibles:3-fijar, 4-opciones de fijar

Tensión nominal: 60 V

Corriente nominal: 1 A
