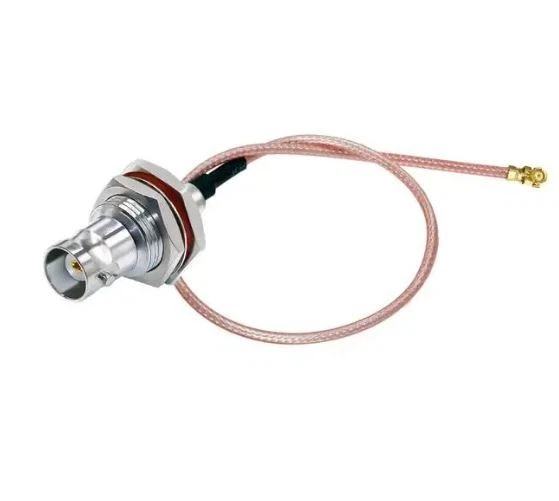

Cable de BNC a IPEX

Descripción básica

Este cable BNC a IPEX es un conjunto de cable coaxial con ingeniería de precisión diseñada para cerrar las interfaces BNC estándar con conectores compactos de IPEX (IPX). Ideal para aplicaciones que requieren transmisión de señal de alta frecuencia entre equipos industriales y sistemas integrados, como módulos Wi-Fi, dispositivos GPS, drones y hardware IoT.

Característica:

‌Rendimiento de alta frecuencia‌
• Rango de frecuencia: DC - 6 GHz
• Impedancia: 50 ohmios (± 5%)
• VSWR: Menos o igual a 1.5: 1 (hasta 3 GHz)

‌Robust Construction‌
• Conector BNC: latón chapado en oro, 75Ω/50Ω seleccionable (predeterminado 50Ω)
• Connector IPEX: serie IPEX MHF® (IPEX -1, IPEX -4 Compatible)
• Cable: RG178/U (0. 8 mm OD) o opciones RG316 (2.2 mm OD)

Durabilidad y flexibilidad‌
• Radio de curvatura: mayor o igual a 4 × diámetro del cable
• Temperatura de funcionamiento: -40 grado a +85 grado
• Ciclos de apareamiento: mayores o igual a 500 (conector IPEX)

Aplicaciones de dispositivos‌

Raspberry Pi/Arduino RF Módulos

Antenas celulares 4G/5G

Sistemas FPV UAV (Drone)

Telemática automotriz

‌ Servicios de solicitud

Enchapado conector (oro/níquel)

Longitud del cable (tolerancia de ± 1 mm)

Generación de conector IPEX (1/4/5)

Impedancia personalizada (50Ω/75Ω)

‌ Notas de instalación‌ de BNC al cable IPEX

‌

Evite curvas afiladas cerca del conector IPEX para evitar la deformación del pasador.

Límite de par para el apareamiento IPEX: 0. 3 n · m max.

Use adaptadores SMA a BNC para sistemas de video de 75Ω.

Preguntas frecuentes

1, P: ¿Es usted una empresa comercial o fabricante?

R: Somos una fábrica profesional de cable en China, con casi 10 años de experiencias en la industria de los cables. Tenemos un equipo de ingeniero sólido, podemos proporcionar soporte técnico para el cliente.

2, P: ¿Puede producir cable de conector M12 personalizado?

R: Podemos diseñar y construir el conjunto de conector/cable por requisito del cliente, incluso podemos agregar su logotipo en el producto.

3, P: ¿Cuál es su pedido mínimo (MOQ)?

R: Normalmente 500 PC, pero podemos admitir un volumen más bajo para la etapa de muestra.

4, P: ¿Cuál es el tiempo de entrega (L/T) de su fabricación?

R: Proporcionamos un servicio L/T corto. Muestra 1 WKS, Producción en masa 4 semanas.

5, P: ¿Qué tal la calidad del producto?

R: Hacemos prueba de prueba, prueba de flexión, etc. para garantizar la estabilidad del producto, también realizamos una prueba de función del 100% en el cable en la fabricación para garantizar que el cliente reciba productos de buena calidad.

Término de envío:

Enviamos productos por toda la palabra, a través de EMS, DHL, UPS. FEDEX y TNT, etc., el cliente puede especificar lo que prefiera.

Embalaje

1, Carton de exportación estándar.

2, el embalaje personalizado también es bienvenido.

Entrega

1, 5 días hábiles para la muestra.

2, 7 días hábiles para productos de producción en masa.

3, Express, Air, Marine y Forwards especificados por el cliente están disponibles.
